產品概述
?

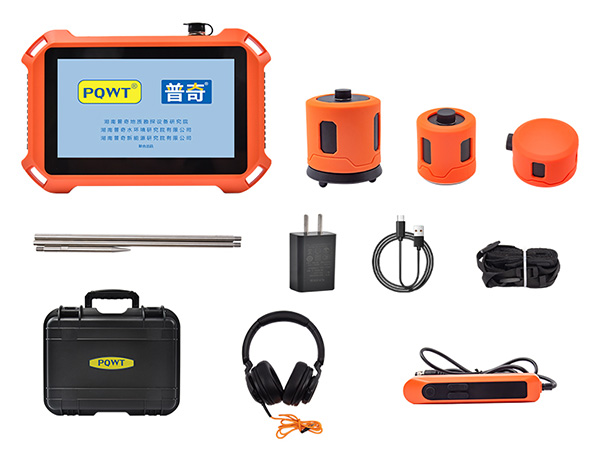

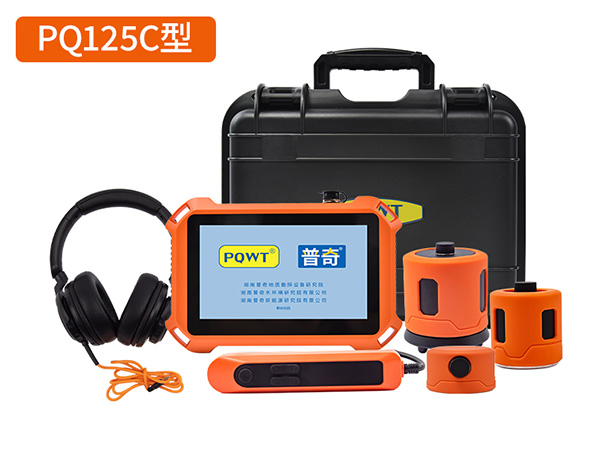

普奇PQ125C系列管道漏?檢測儀是由我院?主研發的新?代智能檢測儀器，專為市政、消防、熱能等壓力管道檢漏設計。該設備配備三款傳感器：其中雙膜共振傳感器DMR-V59適用于常規室內地面檢測，方便手提操作及移動。雙膜共振傳感器DMR-H40適用于室內狹窄空間檢測，比如物體空間縫隙，墻面，其接觸面積更多，精準度更高。室外音腔回振傳感器RC-S3，適用于埋深達3米管道，可在戶外硬質，軟質地面，金屬，塑料管網檢測，遇到松軟泥質地面時，可轉接聽音桿進行檢測，適應于外部管道檢測需求。
?
其核?技術依托精準的漏?聲信號采集與智能分析算法，室內管道能實現漏點厘?級精準定位，室外管道能實現漏點約1?內的精準定位。成功破解室內外壓?管道漏?檢測的?業痛點，為市政運維、消防保障、家庭維護等領域提供了?效智能的技術解決?案。
?
產品詳情
?
產品特點
[高頻精準漏點鎖定) 采用高靈敏度壓電設計,可快速識別管道裂紋產生的高頻漏水信號,響應速度快、定位精度高且抗干擾能力強，適用于城市供水主管網、高壓供水管道等場景,精準捕捉細微漏點；
?
[低頻深層穿透探測] 通過優化低頻諧振設計,能輕松穿透厚壁管道與深埋層,穿透力強,即便在嘈雜環境中也能保持高信噪比,可應用于外網管道、工業輸水管、地下深層供水系統等深層探測場景。
?
[智慧家居漏水防護] 搭載輕量化聲學采集技術,可實時捕捉家庭管道微滲漏,產品小巧穩定、易于安裝,是家庭漏水預防的理想選擇，適用于自來水管、地暖管、房屋內部用水檢測。
?
[時域波形可視化分析] 具備動態展示關鍵漏損信號強度的主動分析功能,支持主動增益補償以強化漏損信號,還能提取漏損信號特征值、跟蹤信號變化并實現信號鎖定,助力可視化與交互探索漏損情況。
?
[智能漏損信號處理] 依托智能算法實現軟件級調控,可與傳感器無縫結合;能針對性篩選特定頻率漏損信號，高效抑制干擾;同時支持自適應濾波,實現“按需過濾”,適應精度達特定頻段,可實時適配環境變化。
?

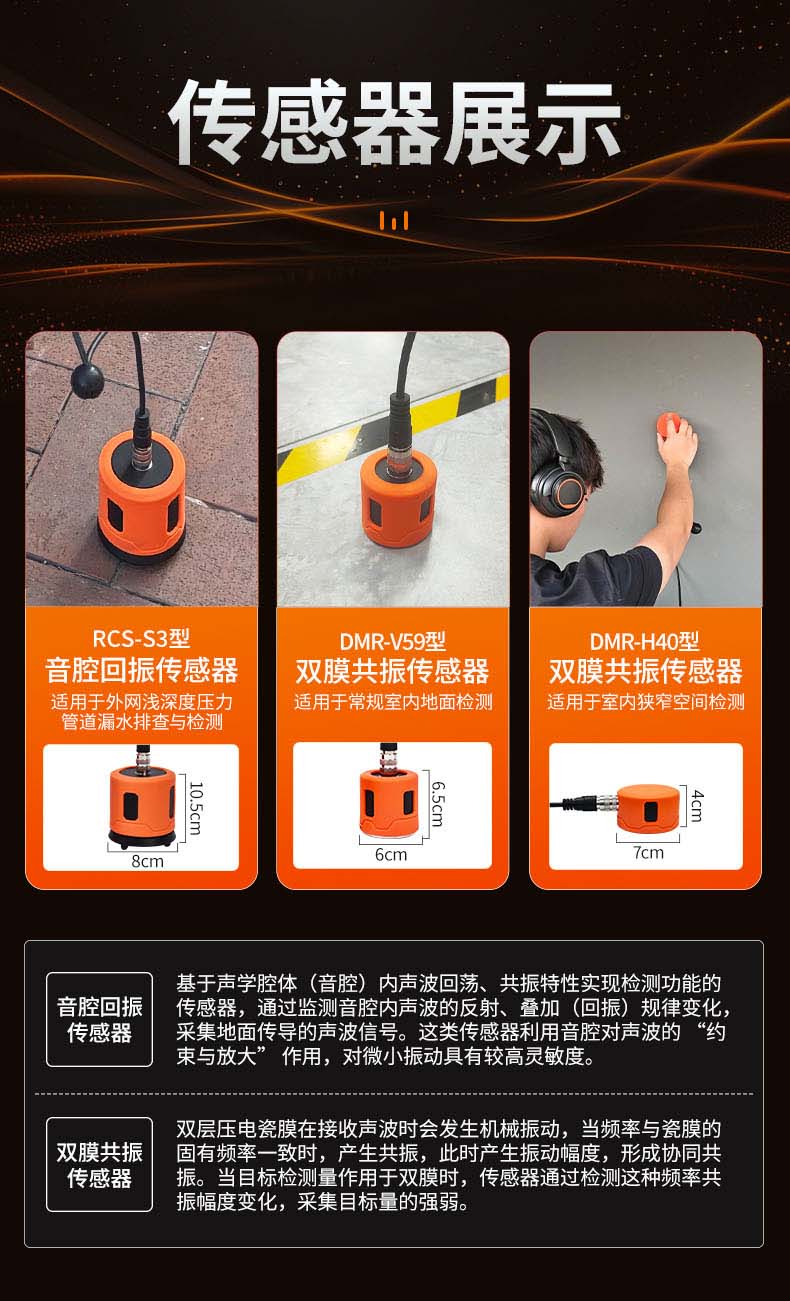

[雙膜共振傳感器] 雙層壓電瓷膜在接收聲波時會發生機械振動,當頻率與瓷膜的固有頻率一致時,產生共振,此時產生振動幅度,形成協同共振。當目標檢測量作用于雙膜時，傳感器通過檢測這種頻率共振幅度變化,采集目標量的強弱。
?
[音腔回振傳感器]
基于聲學腔體(音腔)內聲波回蕩、共振特性實現檢測功能的傳感器,通過監測音腔內聲波的反射、疊加(回振)規律變化,采集地面?zhèn)鲗?dǎo)的聲波信號。這類傳感器利用音腔對聲波的“約束與放大”作用,對微小振動具有較高靈敏度。
?
技術參數
| 型號 | PQ125C | |||

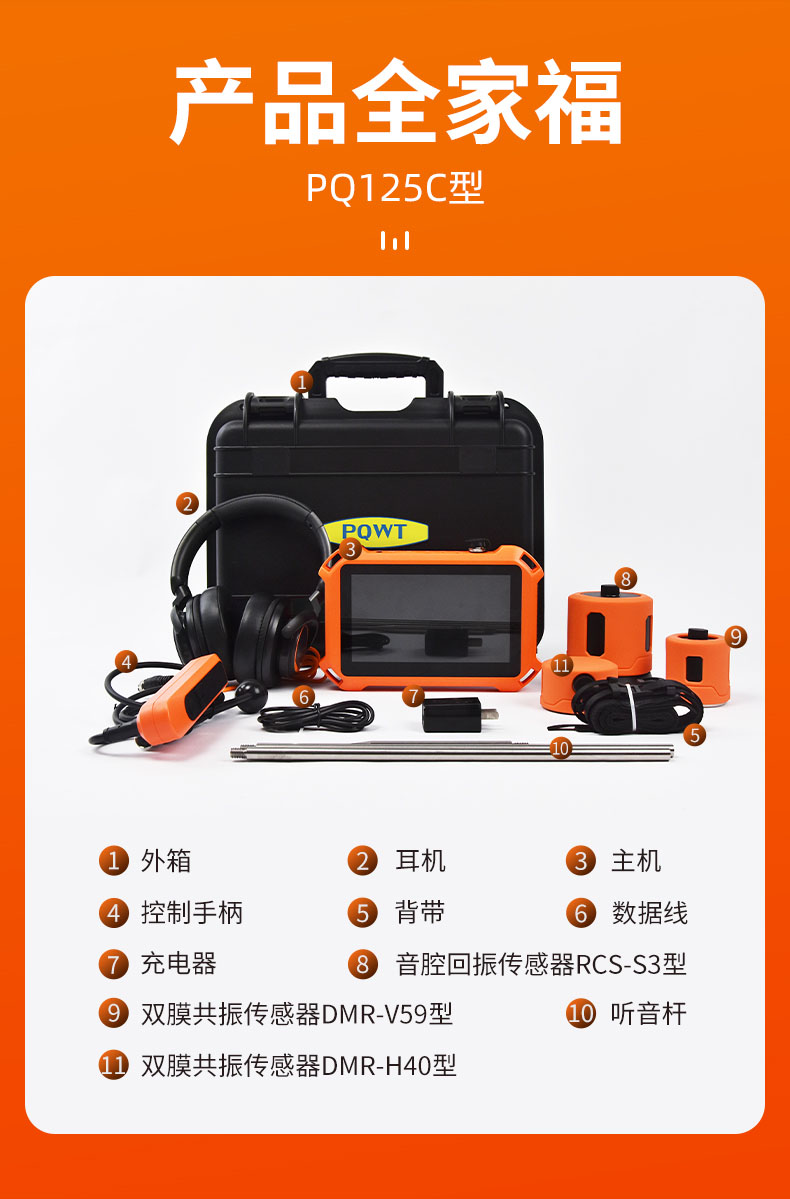

| 傳感器配置 | 雙膜共振傳感器 DMR-V59 DMR-H40/音腔回振傳感器RCS-S3 | |||
| 檢測功能 | 室內/室外 | |||
| 測量深度 | 3m | |||
| 定位范圍 | 0.25m-±1m | |||
| 檢測模式 | 普查模式（大范圍漏水區域漏水排查可疑漏水區域） | |||
| 定位模式（可疑漏水區域內精確定位漏水點） | ||||
| 增益 | 默認3檔，10級可調 | |||
| 音量 | 默認3檔，10級可調 | |||
| 工作環境溫度 | -20°℃~50℃ | |||
| 連接電腦 | 傳輸數據 | |||
| 頻率獲取范圍 | 室內:600Hz-15000Hz室外:20Hz-5000Hz | |||
| 頻率調節范圍 | 室內:600Hz-15000Hz室外:20Hz-5000Hz | |||
| 探頭檢測 | 檢測插入探頭 | |||
| 錄音 | 可錄制音頻 | |||
| 亮度調節 | 默認50%，可無極調節 | |||
| 休眠 | 默認不休眠，可設置10分鐘、15分鐘、30分鐘自動休眠 | |||
| 顯示屏幕 | 7寸液晶顯示屏分辨率1024*600 | |||
| 功耗 | ≈3W | |||
| 工作時間 | ≤8小時 | |||
| 充電時間 | 6-8小時 | |||
| 充電器 | 5V2A USB充電 | |||
| 電池 | 3.7V 7000mAh | |||
| 產品重量 | 主機0.6kg | |||
| 產品尺寸 | 主機尺寸:221x149x43mm | |||
