管線探測儀使用指南及常見問題解答

時間：2024-05-07

　　管線探測儀是地下管線探測的重要工具，廣泛應用于城市規劃、建筑施工、管道維修等領域。本文將詳細介紹管線探測儀的基本使用方法，并解答一些常見的疑問，幫助用戶更好地理解和操作這一設備。

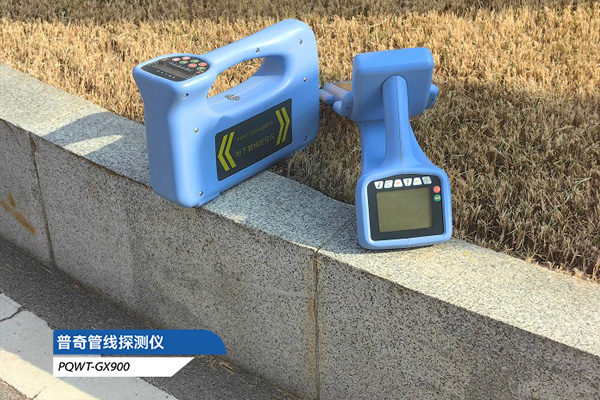

普奇管線探測儀

　　1.準備工作

　　確保探測儀電源充足，所有部件完好無損。

　　根據探測目標選擇合適的信號頻率和連接方法（直接連接法、感應法或夾鉗法）。

　　2.施加信號

　　若使用直接連接法，需將發射機的輸出線連接到目標管線的裸露金屬部分。

　　若使用感應法或夾鉗法，需確保發射機靠近目標管線，并正確調整感應或夾鉗位置。

　　3.開始探測

　　打開接收機，調整信號接收頻率與發射機一致。

　　在目標管線可能經過的區域進行掃描，觀察接收機上顯示的信號強度變化。

　　4.定位與測深

　　當信號強度達到峰值時，即為目標管線的位置。

　　使用直讀測深功能，可大致估計管線的埋深。但需注意，直讀測深結果可能受多種因素影響，如土壤濕度、信號頻率等，需進行適當校正。

　　1.探測過程中干擾是如何產生的？

　　干擾主要源于目標管線上的信號通過互感耦合到鄰近管線上。為避免干擾，建議使用較低的信號頻率，并采用直接連接法施加信號。

　　2.為什么在其他管線上探測到干擾信號？

　　這是因為信號可能通過公共接地點或互感耦合到其他管線上。建議檢查連接方法，確保信號僅施加在目標管線上。

　　3.如何用谷值法驗證峰值法定位的準確性？

　　在無干擾情況下，峰值和谷值定位位置應重合。但在有干擾時，兩者可能不重合。此時，需根據峰零值位置距離的一半來修正定位點。若干擾嚴重，可嘗試改變信號頻率或連接方法重新定位。

　　4.如何減少管線電磁場形態的變形？

　　可嘗試降低發射機輸出功率，或使用直接連接法代替感應法施加信號。同時，注意避免在管道拐點、三通、變深點等位置進行定位。

　　5.管線探測儀是否可探測光纜？

　　管線探測儀主要適用于探測帶有金屬護套或芯線的電纜。對于光纜，只有帶有金屬護套或中央金屬加強芯的光纜才能被探測到。

　　6.為什么接收機測深不準確？

　　測深不準確可能是由于多種因素引起的，如土壤濕度、信號頻率等。建議根據直讀測深結果進行適當校正，并盡量使接收機的線圈與管線走向垂直以獲得更準確的讀數。

　　7.使用信號追蹤光纜的最大距離是多少？

　　在理想情況下，信號追蹤光纜的最大距離可達80公里以上。但實際距離受多種因素影響，如金屬護層的連續性、對地短路情況等。建議在實際應用中根據具體情況進行評估。

　　8.遇到信號強度突然減弱是何原因？

　　信號強度突然減弱可能意味著管線方向改變或遇到T型分叉或分支管。此時應停止前進并檢查電流測量值是否保持不變。若電流值突然減小，則需進行360度掃描以查找其他中心線并確認導體是否有分支。
