普奇找水儀剖面圖如何察顏觀色辨水情

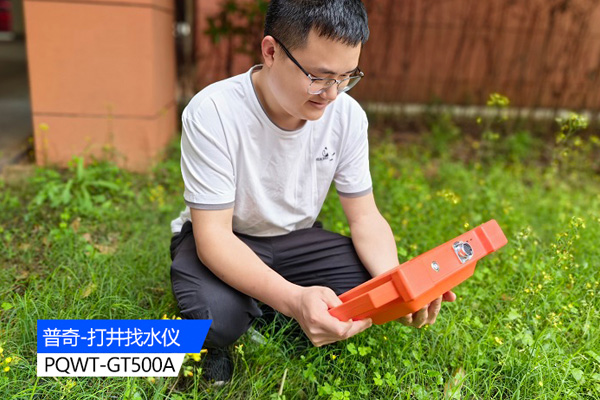

　　普奇研究院研發的天電物探自動成圖找水儀，以其獨特的兩極剖面圖技術，為找水工作提供了強有力的支持。這幅色彩斑斕的等值彩色圖，通過不同顏色的等值線，揭示了地下巖石導電性能的差異，進而為我們提供了找水的線索。那么，如何察顏觀色，從這幅圖中辨識出水的蹤跡呢？

?

?

　　1.理解色條與數值的關系

　　找水剖面圖的右側，有一排色條，從紅到藍分為18個色塊，每個色塊旁邊都標注了相應的數值。這些數值代表了該色塊所代表的電位差范圍。色條的最上方是紅色，代表電位差的最大值。通過計算，我們可以得知每個色塊所代表的電位差的上限和下限。需要注意的是，這些數值并非固定不變，而是隨著測量條件的變化而調整。

?

　　2.識別顏色與導電性的關系

　　在找水剖面圖中，顏色和數值間接地反映了巖石的導電性能。越接近紅色的區域，導電性越差；而越接近藍色的區域，導電性越好。這種變化可能由多種因素引起，如巖石的硬度、水質、導電礦物的含量以及裂隙率等。因此，我們需要綜合考慮這些因素，以更準確地判斷水的分布情況。

?

　　3.尋找異常變化

　　在找水過程中，我們需要關注圖中的異常變化。這些異常既包括顏色的異常變化，也包括等值線的異常形態。例如，顏色的突變、等值線的密度變化、呈鋸齒狀、折線狀、V字形或倒V字形等形態，都可能是找水的重要線索。在觀察異常時，我們應以橫向觀察為主，縱向觀察為輔，并結合原始圖和處理圖進行綜合分析。

?

　　4.分析巖性與構造對找水的影響

　　巖性和構造是影響找水的兩個重要因素。脆硬性的巖石通常比柔軟性的巖石更適合打井。在圖中，如果偏藍色的區域較大，可能意味著巖性較差，裂隙不發育，不利于找水。然而，在某些情況下，如在以偏紅色為主的圖中出現局部偏藍色的區域，可能意味著巖性突變較小，而裂隙率增大的可能性較大，這有利于找水。

?

　　5.在偏藍色區域中尋找偏紅色區域

　　在某些情況下，我們需要在偏藍色的區域中尋找偏紅色的區域來確定井位。例如，在以片巖為主的巖石中找片麻巖，或以泥巖為主的巖石中找砂礫巖等。這些偏紅色的區域通常具有較好的巖性，裂隙更發育，有利于打井取水。

?

　　6.識別第四系砂礫石層的顏色

　　對于第四系的砂礫石層，其在圖上的顏色取決于其下伏地層的導電性能。如果下伏地層是導電性能較差的泥巖，則砂礫石層可能呈現偏紅色。在尋找砂層水時，我們應關注那些淺層、厚度大且顏色深的偏紅色區域。但需要注意的是，由于高值層的下傳影響，反映出來的砂層下界面可能比實際深度要大。

?

　　通過察顏觀色分析普奇找水儀剖面圖，我們可以有效地辨識出水的分布情況。在找水過程中，我們應綜合考慮多種因素，結合實際情況進行判斷和決策，以提高找水的成功率和效率。
