了解管道漏水檢測儀聽音法的技術要點

　　聽音法是指借助漏水檢測儀和設備識別水管漏水的聲音，根據漏水的大小和音質特征判斷漏水位置的方法，本質上應稱為聲音振動法。聽聲音儀器包括簡單的機械聽聲音棒和各種聽聲音泄漏檢測器。聽音法目前發展很快，是國內外應用最普遍、最有效的方法。

?

?

　　漏水檢測儀聽音法包括氣門螺栓聽音法、地面聽音法和鉆孔聽音法。閥門螺栓監聽法可用于水管網泄漏普查，檢測泄漏面積和范圍，以及泄漏點的預定位；地面監聽法可用于水管網泄漏普查和泄漏點的精確定位；鉆井聽音法可用于水管泄漏異常的精確定位。當采用可聽法進行管道泄漏檢測時，應根據現場條件選擇閥門螺栓可聽法、地面可聽法或鉆孔可聽法，并應具備以下條件：管道供水壓力不應小于0.15MPa，環境噪聲不應大于30dB，所用儀器應在國家計量檢定規定的有效期內。

?

　　1氣門螺栓聽音法

?

　　

（1）閥門螺栓監聽法可用于供水管網泄漏普查，檢測泄漏的面積和范圍，并對泄漏點進行預定位，監聽音桿或傳感器應與地下管道或管道附件直接接觸。

?

　　（2）使用閥門螺栓監聽方法時，應首先觀察外露的地下管道或附屬設施是否有泄漏現象，如閥門、消防栓、桌桿等。如果有泄漏現象應及時修復，排除干擾后，再確認監聽泄漏的聲音，以確定泄漏管段，然后根據泄漏的強度和持續時間推斷泄漏點。

?

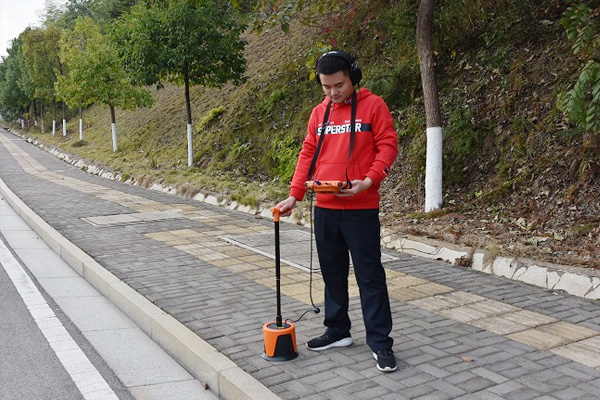

　　2地面監聽法

?

?

?

　　（1）采用地面監聽法時，地下供水管道埋深不應大于2m。

　　（2）地面聽音方法可用于聽音桿或漏水檢測儀，以檢測何時聽音桿或者拾音器應靠近地面。

　　（3）在管道泄漏普查中，應沿供水管道方向，逐點聽取管道上方的測試點，金屬管道測量點不應大于2m，靠近異常漏水處應加強測量點的密度，測量點間距不應大于0.2m。

　　（4）當使用地面監聽方法精確定位漏水或直徑大于300mm的非金屬管道泄漏時，應沿管道呈“S”形以促進監聽，但與管道中心線的最大距離不應超過管道直徑的1/2。

?

　　3鉆孔監聽法

　　（1）鉆井監聽法可以用于準確定位水管泄漏，應在水管泄漏普查后發現泄漏。

　　（2）在鉆井之前，我們應該了解泄漏點附近的其他管道的信息，包括電力、電信、天然氣、光纖電纜和其他地下設施的分布和深度，這樣我們就不會盲目地鉆孔，而且在繼續進行之前，還可以使用管道定位器檢測并確定沒有其他障礙物，以避免發生安全事故。

　　（3）當采用鉆孔監聽法探測時，每個泄漏異常中的孔數不應少于兩個，間距不應大于0.5m。

　　（4）應采用鉆孔聽音法來聽音桿的聲音，聽音桿的聲音時應與管道主體直接接觸以聽聲音。

?

　　根據檢測條件選擇閥門螺栓聽音法、地面聽音法或鉆孔聽音法，檢測方法應符合《城市供水管網泄漏檢測技術規程》的相關規定。聽力法中使用的儀器和設備應按照規定進行維護和校準

?
