PQWT-TC300自動成圖找水儀一圖一評
時間：2025-06-20

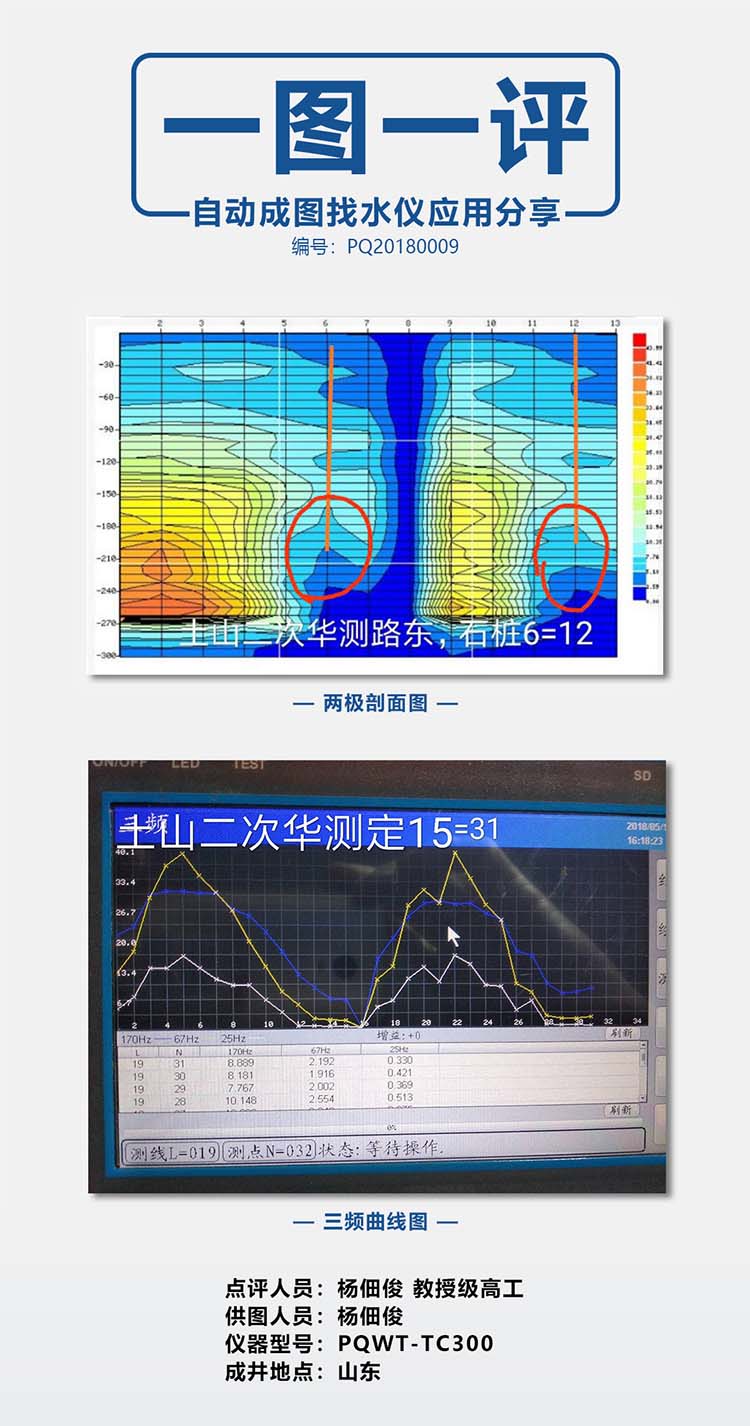

此圖定左6點=右12點，160米見水，200米15方/時。
巖性:灰?guī)r
?
點評內容:
1.先做了三頻測量，點距5米，且進行了復測，16點為空測，左右各為原測和復測，一致性好。圖的左半部數值太高，分析巖石裂隙率低不可選。右半部為低值，故從三頻13號向右做兩級剖面測量，可以大大節省兩級剖面的測點數。
2.兩級剖面圖點距2.5米，是三頻點距的1/2，兩者的測點號便于比對。8號為空測，向右為復測，一致性好。
3.定點左6號=右12號，160米以下等值線為倒V字形，是低值，而5點以左同列對應的是高值，說明6點的倒V字形是裂隙率變大的可能性大，巖性突變的可能性小，現場觀察，從5點向右仍為灰?guī)r，故可以放心定點。經實打上下皆為灰?guī)r，160米以下巖屑中可見斷層角礫巖，水越深越大。
?
