長沙雨花區跳馬鎮多通道物探儀案例

地點：長沙雨花區跳馬鎮

使用儀器：普奇GT系列多通道物探儀

?

該鎮一業主家需要打一口水井，選址在自家屋前的果園，果園準備建一個魚池供魚池用水和自家生活用水，該業主在自家前坪挖了一口手工井12米深，水量不多，只能基本滿足一家人生活用水，旱季的時候還不夠用，該區域巖性不詳，據當?shù)鼐用窠榻B覆蓋層很厚，中間夾著有砂層，我們過去的時候鉆機已經到位，為了不影響?hù)~(yú)池的建設，主家想在果園邊上選井位，我們遵照業主的意見在邊上布了一條測線進行剖面測量，使用普奇多通道儀器，設置測量深度150米，使用2.5米點距，由于空間有限只測量了8個點，控制剖面20米，幾分鐘后測量完成，整個過程完成不到20分鐘，測量結果如下：

?

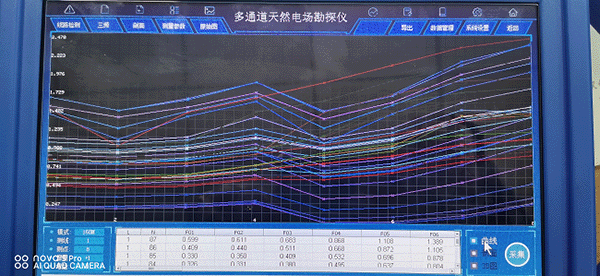

?曲線圖

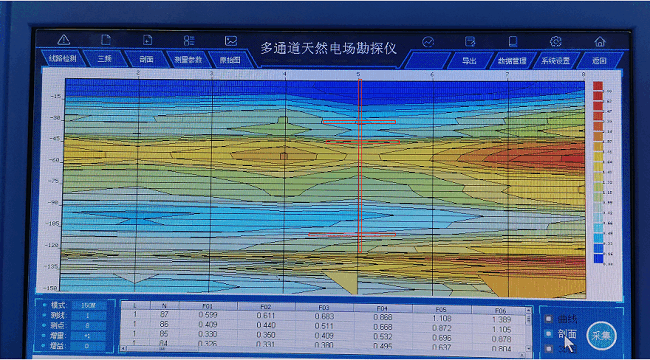

剖面圖

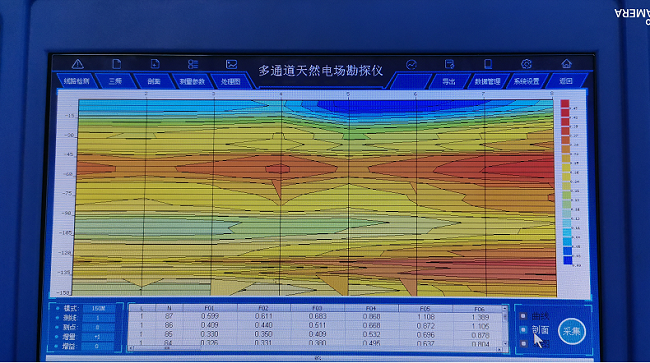

處理剖面圖

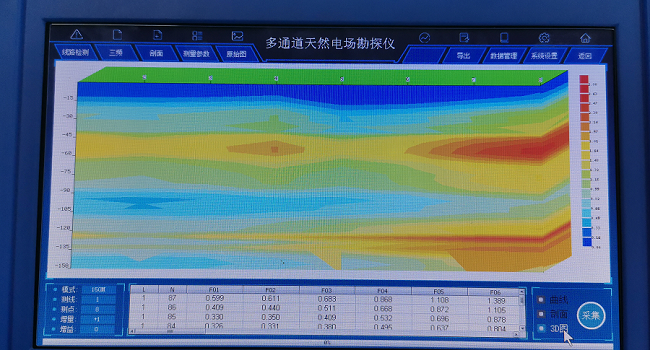

3D效果圖

?

通過測量結果我們分析定位在5號點位置，從曲線圖上看5點位置有明顯的異常規律變化，所有頻率曲線在這個點位都有很規律的變化，說明這個地方有地質結構的變化，我們從剖面圖分析上面土層覆蓋大約5~8米左右，45米以上為砂層，90--110米有一個含水層，設計井深100米，45米以上砂層含水幾率很大，如果中間夾著鵝卵石最好，業主原計劃定井在2號點附近，最后移到5號點，我們?nèi)谈欍@井過程，并進行了現場直播。

實際鉆井結果為土層5米，5米以下全部為砂層，上面為含泥的白沙，慢慢變?yōu)楦蓛舻狞S沙，18米開始見水，由于之前計劃是下塑料套管，但是考慮塑料管承受不住改下鋼管，中途停機幾個小時臨時準備鋼管，一直鉆到30米全是砂層，水量也不斷增大，打到30米的時候突然鋼管斷了一根，只能被迫停鉆，打算第二天換小一號的鋼套管繼續鉆。
