產品概述

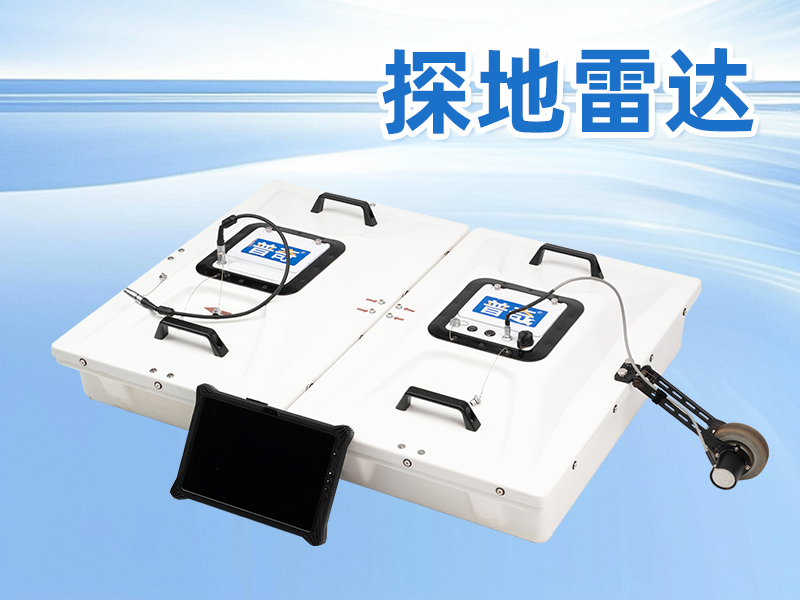

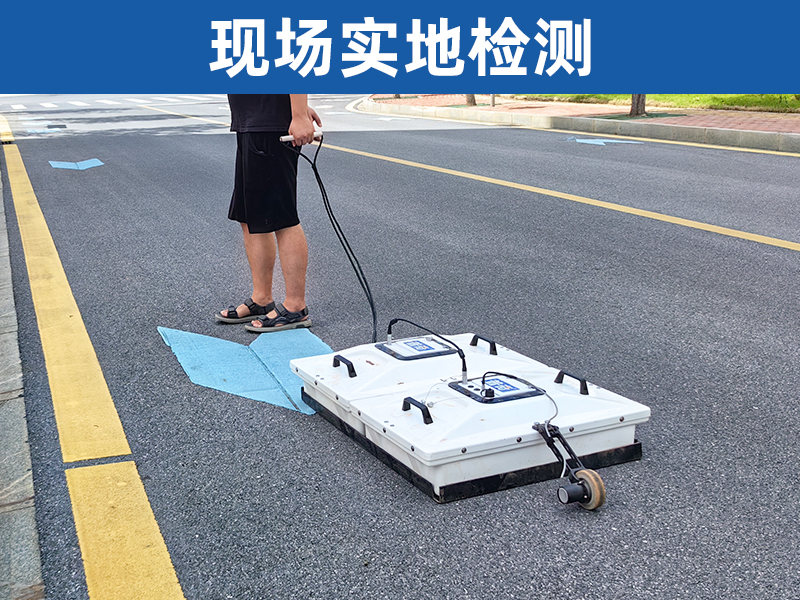

普奇PQWT-GPR7530探地雷達，英文全稱為Ground Penetrating Radar，縮寫GPR，又被稱為地質雷達或透地雷達。這是一種無損探測技術，通過向地下發射高頻電磁波并接收其反射信號，實現對地下介質的空間位置、結構、形態和埋藏深度的精確探測。廣泛用于地質勘察，隧道超前預報，水利和水電工程，盾構上方病害檢測，管線探測
?
系統特點

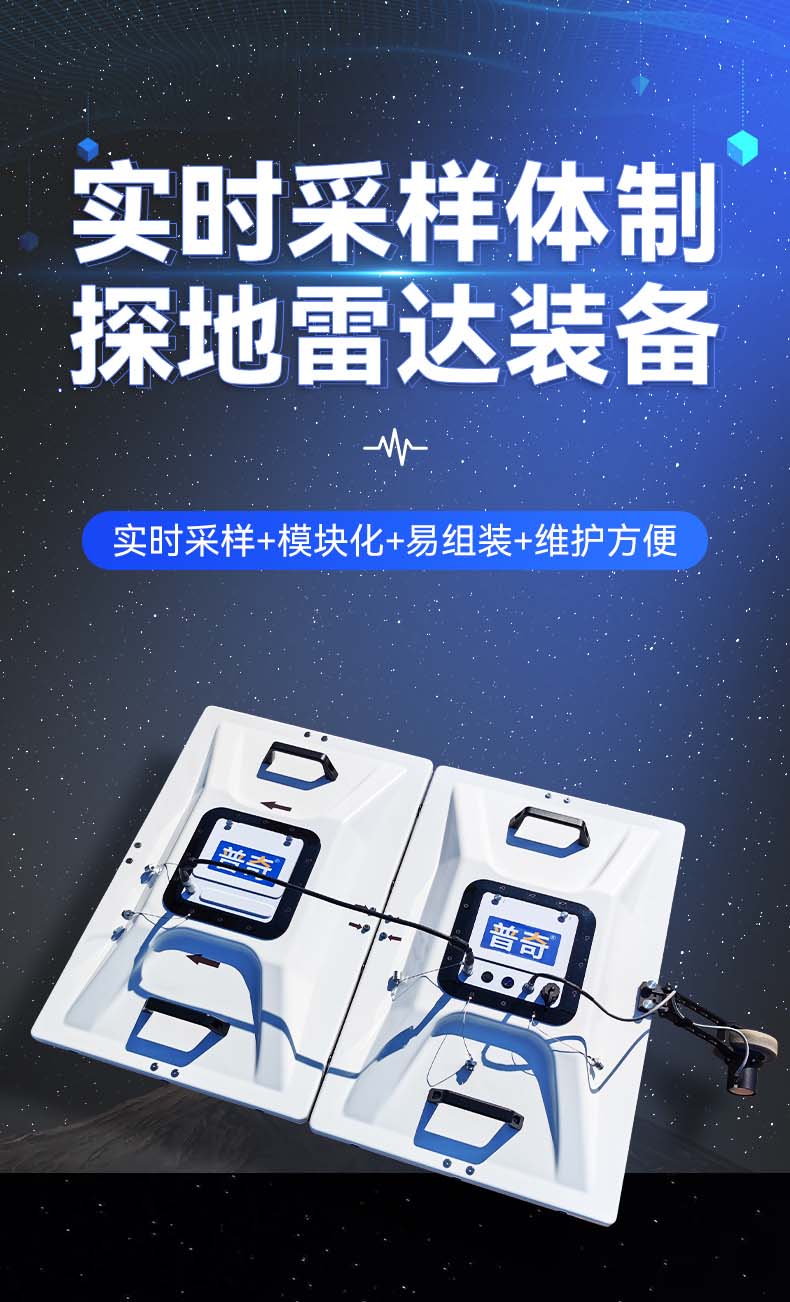

實時采樣+模塊化+易組裝+維護方便。 無線+有線，便捷切換，適用不同工作環境。
?
總體性能
PQWT-GPR系列探地雷達采用實時采樣技術，系統重復周期為6.25ns，具備無線與有線兩種數據傳輸模式，可根據應用場景便捷切換。 PQWT-GPR系列探地雷達采用雙頻天線配置，產品主要包括：PQWT-GPR7530（75MHz+300MHz）、 PQWT-GPR1540（150MHz+400MHz）、 PQWT-GPR1560（150MHz+600MHz）、 PQWT-GPR4080（400MHz+800MHz），也可以按照用戶需求定制雷達頻段。
?
?
產品特點

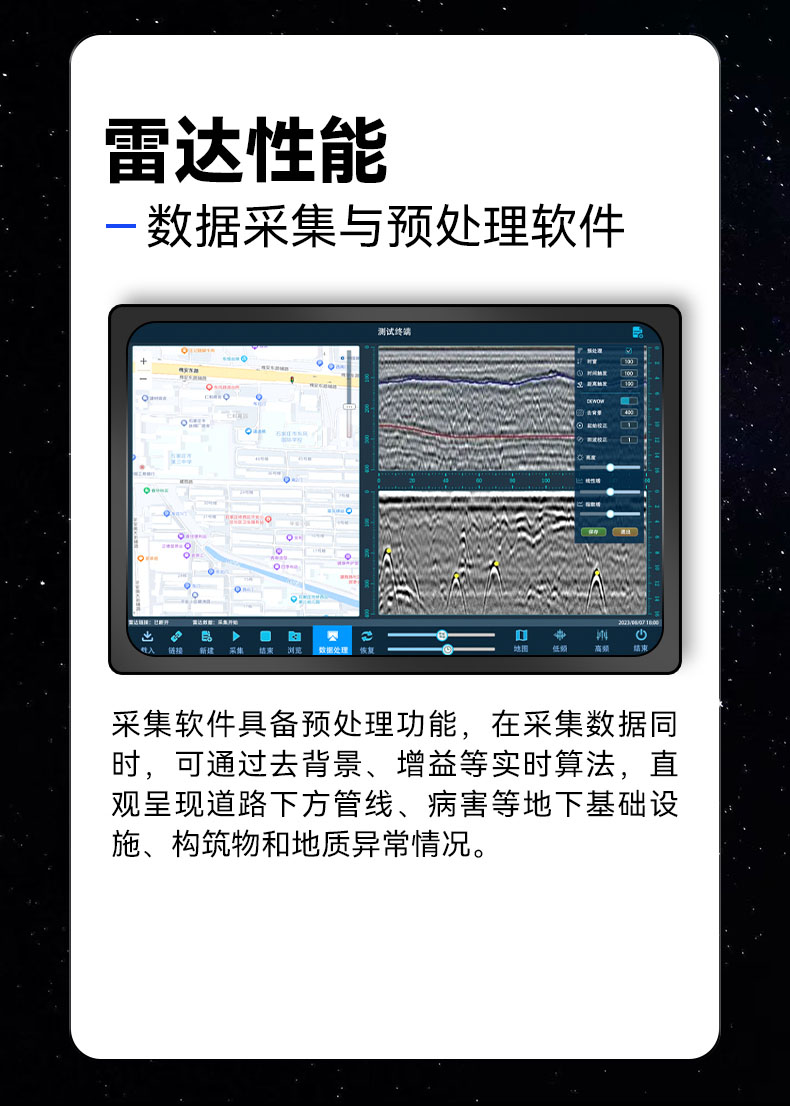

■ 豐富的實時處理功能。
■ 采用實時采樣技術，一體化雷達。
■ 保存原始數據，具有還原現場數據功能。
■ 數字化天線，抗干擾能力強，數據信噪比高。
■ 支持外置GPS, 為 雷 達 數 據 增 加 地 理 坐 標 信 息 。
?
技術參數
| 主推型號： | PQWT-GPR7530 |
| 探測深度 ? | 775MHz>30m, 城市復雜環境下8.0~15.0m; 150MHz:>15m, 城市復雜環境下4.0~5.0m; 300MHz:>10m, 城市復雜環境下2.0~3.5m; 400MHz:>8m, 城市復雜環境下2.0~3.0m; 600MHz:>5m, 城市復雜環境下1.0~2.0m; 800MHz:>1m, 城市復雜環境下1.0m; 900MHz:>0.7m。 |
| 中心頻率 | 單頻探地雷達中心頻率：75MHz、150MHz、300MHz、400MHz、600MHz、800MHZ、900MHz; 雙頻探地雷達：頻率可依據應用場景需求自由組合，經典頻率組合包括75/300MHz、150/400(600)MHz、400/800(900)MHz等。 |

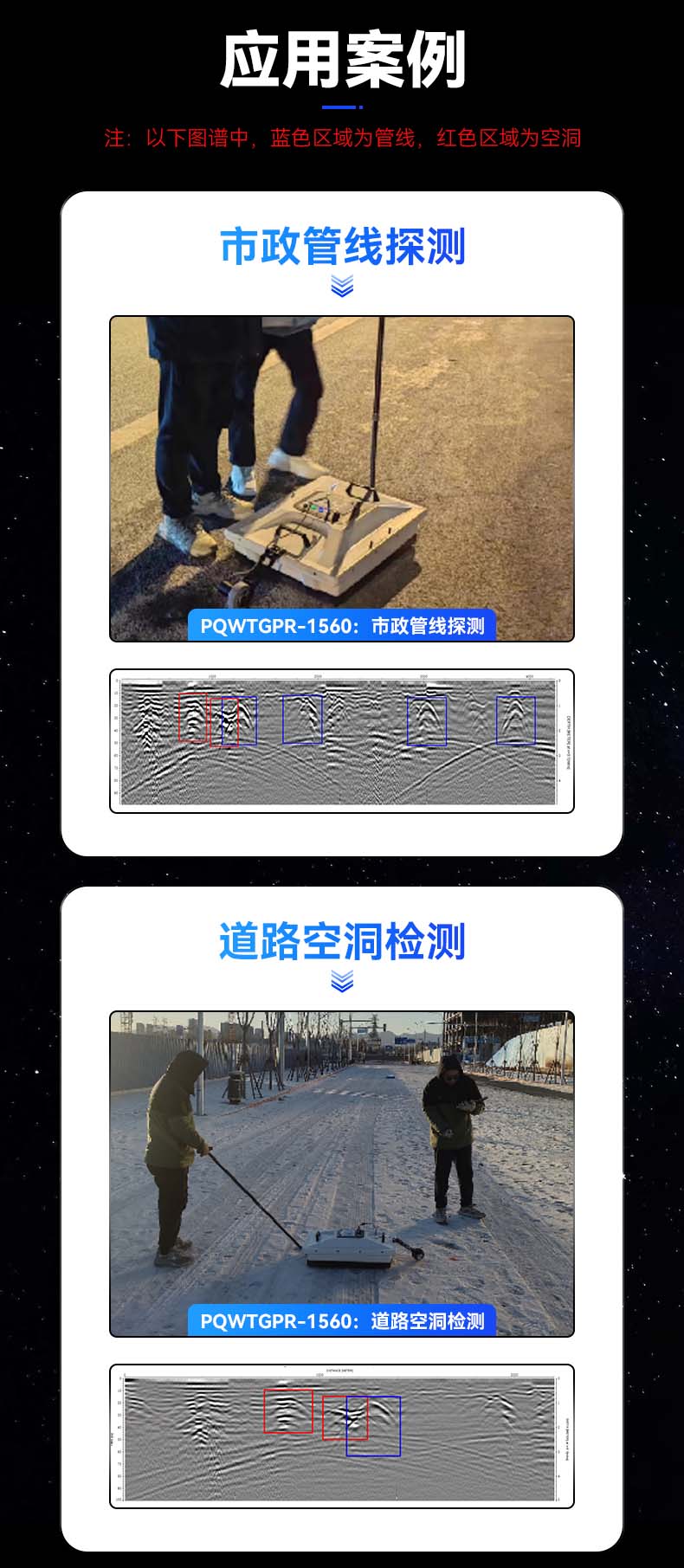

| 應用場景 | 地質勘察、道路塌陷隱患檢測、管線探測、隧道襯砌檢測、堤壩檢測 |
| 雷達體制 | 實時采樣探地雷達 |
| 動態范圍 | >160dB |
| 售噪比 | >160dB |
| 數據位數 | 16位/16-Bit |
| 脈沖重復周期 | 6.25ns |
| 掃描/秒 | >1600 |
| 時窗 | 1~1200ns |
| 定位 | 測距輪，可接入RTK |
| 數據傳輸 | 1000M 以太網，兼具有線和無線傳輸模式 |
| 供電 | 12V 可充12rha，ble或lit外hiue,流電源 |
| 功耗 | <15W |
| 環境 | IP65 |
| 工作時間 | 6小時 |
| 工作溫度 | -20°℃-+50°℃ |
